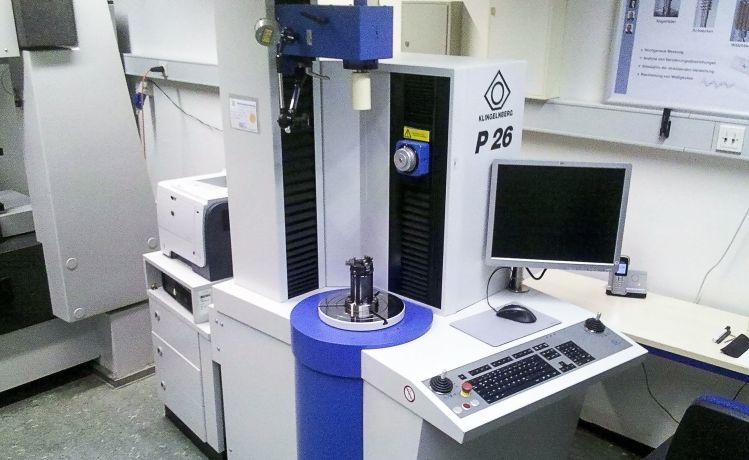

P26克林貝格測量中心
P26齒輪測量中心經過克林貝格集團數十年齒輪測量技術的發展和改進，滿足了工件直徑260毫米以內的齒輪領域的所有測量任務的需求。P26齒輪測量中心的先進結構性能確保了全自動的測量過程，能以極高的測量速度達到極高的測量精度,且操作簡單方便,從而保證了設備的最經濟的使用。
測量機可以檢測各種不同結構設計的直齒和斜齒圓柱齒輪以及各種齒輪刀具,如插齒刀、剃齒刀和滾刀。也可以檢測蝸輪、蝸桿、直齒錐齒輪和螺旋錐齒輪。此外,還可檢測旋轉對稱工件(軸類)的尺寸和形位誤差,以及凸輪和平面凸輪的運轉軌跡。
主要操作項目
◆ 評估齒形和齒向
◆ 檢測阿基米德蝸桿(ZA)、法向直廓蝸桿(ZN)、直槽法向直廓蝸桿(N*)、漸開線蝸桿(Zl)、ZX型蝸桿和ZK型蝸桿橫截面內的螺距
◆ 測量齒厚及/或跨球測量
◆ 測量齒向和齒形的扭曲狀態
◆ 可檢測齒形的始端形中心形和末端形
◆ 按最大2毫米的徑向跳動誤差和端面跳動誤差確定軸向位置
◆ 可保存多至50000個工件的數據
